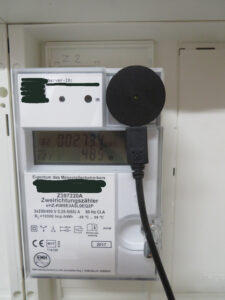

Schreib-/Lesekopf zum optischen Auslesen von modernen Stromzählern.
Kompatibel zum „Volkszähler“-Projekt und vielen weiteren Homeautomation-Systemen
Als Bausatz und fertig auf Ebay erhältlich
Woraus besteht der Bausatz?
-SMD-bestückte Platine, 100% geprüft
-Fototransistor
-IR-LED
-gelbe Kontroll-LED
-Ringmagnet
-gedrucktes Gehäuse (2 teilig)
-Anleitung mit Fotos
Nur einfache Lötarbeit erforderlich.
Welcher Chip wird verwendet?
Aus Beschaffungsgründen ist entweder ein SiliconLabs-Chip (CP2102N) oder ein FTDI-Chip (FT230X) verbaut.
Beide sind funktional identisch und melden einen virtuellen COM-Port an.
Beide haben eine eindeutige Seriennummer, so dass auch mehrere Sensoren an einem Computer
unterschieden werden können.
Falls der passende Gerätetreiber in ihrem Betriebssystem nicht integriert ist, können sie diesen von folgender
Homepage herunterladen und installieren:
https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers
oder
https://ftdichip.com/drivers/vcp-drivers/
Technische Daten
Durchmesser: 30mm
Höhe: 24mm
Gewicht: 14g
maximale Geschwindigkeit: 19200 Baud
Die Platine hat eine Micro-USB-B Buchse, damit man ein Kabel in passender Länge anstecken kann.
Dieses Kabel ist NICHT Lieferumfang.
Auf der Oberseite signalisiert eine gelbe LED, wenn Daten empfangen werden.
Entspricht DIN EN IEC 62056-21
